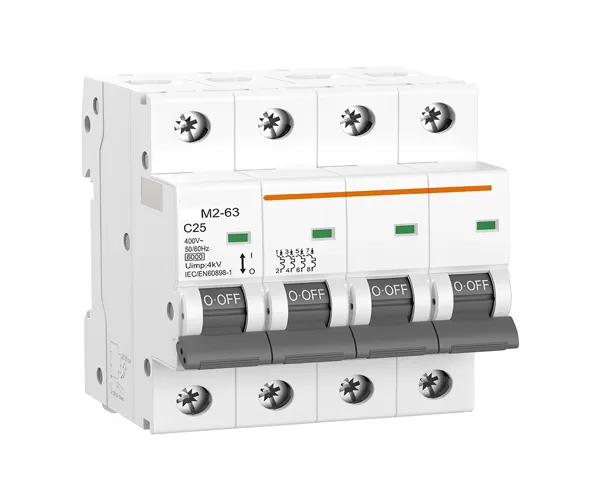

O APM2-63 Miniatura Disjuntor(MCB) emprega um mecanismo de operação com armazenamento de energia, resultando em uma vida útil mais longa; o invólucro e os componentes funcionais são feitos de plásticos importados retardantes de chamas, resistentes ao calor e a impactos; e sua alta capacidade de limitação de corrente garante a relação custo-benefício da série de produtos.
Previne eficazmente incêndios elétricos, protegendo a fiação e os aparelhos de danos. Mais sensível e rápido que um fusível.
Fácil de resetar após uma falha, eliminando a necessidade de substituição do fusível.
Adequado para ambientes residenciais, comerciais, data centers, marítimos e industriais.
CB, CE, UKCA, Inmetro
Dados Técnicos | |
Norma | IEC/EN 60898-1 |
Proteção | Sobrecorrente e curto-circuito |
Tipo de disparo | Termomagnético |
N.º de polos | 1P, 2P, 3P, 4P, 1P+N, 3P+N |
Tensão nominal (Ue) | 240/415V~ |
Corrente nominal (In) | 1, 2, 3, 4, 5, 6, 10, 16, 20, 25, 32, 40, 50, 63A |
Frequência nominal | 50/60Hz |
Capacidade de curto-circuito nominal (Icn) | 6kA |
Classe de limitação de energia | 3 |
Tensão suportável de impulso nominal (Uimp) (1,2/50μs) | 4kV |
Tensão de ensaio dielétrico | 2kV (50/60Hz, 1 min.) |
Características de disparo térmico | (1,13-1,45)xIn |
Características de disparo instantâneo | B: (3-5)xIn, C: (5-10)xIn, D: (10-20)xIn |
Vida elétrica | 4.000 ciclos |
Vida mecânica | 10.000 ciclos |
Indicador de posição dos contactos | verde DESLIGADO/vermelho LIGADO |
Grau de proteção | IP20 |
Temperatura ambiente | -5°C a +40°C, humidade máx. 95% |
Tipo de ligação do terminal | Cabo/barramento tipo pino |
Tamanho máx. do terminal para cabo | 25mm² |
Binário de aperto máx. | 2,5 N.m |
Instalação | Montagem em calha DIN de 35mm |
Método de alimentação | Bidirecional |
