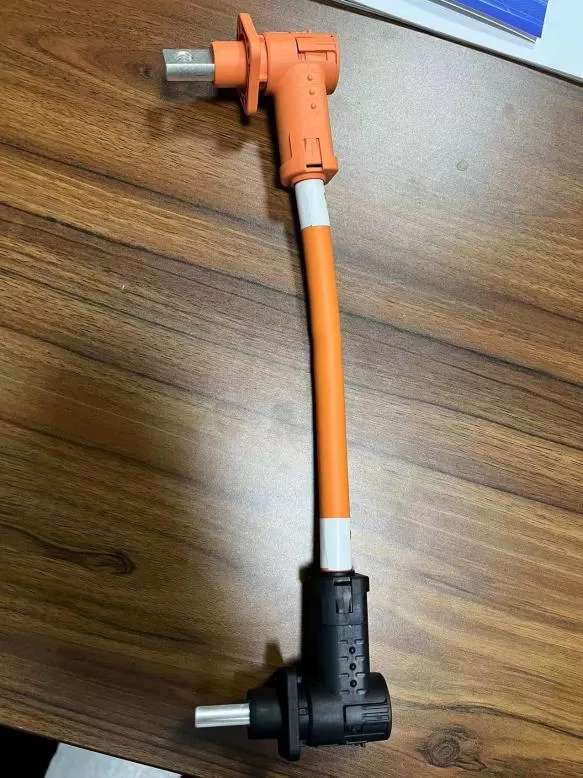

Conectores de Alta Tensão e Cabos de Alta Tensão para Veículos de Nova Energia

O conector de alta tensão para veículos de novas energias é um produto mecatrônico, composto principalmente por quatro partes: as peças de contato são os componentes centrais do conector para realizar a conexão de sinais ópticos e elétricos, através da inserção das peças de contato para completar a conexão de sinais ópticos e elétricos necessários no veículo; o isolante e o invólucro desempenham principalmente um papel de fixação, isolamento e proteção mecânica. O processo de fabricação integra design de desempenho elétrico, usinagem CNC, tecnologia de estampagem, tecnologia de moldagem por compressão de plástico, tecnologia de fundição de precisão, métodos rigorosos de teste e outras combinações de múltiplas tecnologias em um só.

Como a qualidade e a precisão dos produtos de conectores de alta tensão afetam diretamente o desempenho elétrico, mecânico, ambiental e outros do conector, o que por sua vez afeta a segurança dos veículos elétricos, os requisitos de qualidade e a precisão de fabricação do conector de alta tensão são relativamente altos, pertencendo ao campo de conectores como produtos de alto valor agregado.

No campo da indústria de veículos de novas energias, os conectores de alta tensão são componentes extremamente importantes, utilizados tanto no veículo quanto nas instalações de carregamento. Os principais cenários de aplicação dos conectores de alta tensão no veículo são: carregador DC, PTC de aquecimento de água, PTC de aquecimento de ar, porta de carregamento DC, motor elétrico de tração, cablagem de alta tensão, interruptor de manutenção, inversor, bateria de tração, caixa de alta tensão, ar condicionado elétrico, porta de carregamento AC, etc.

O cabo de alta tensão para veículos de novas energias é um pouco diferente do cabo de automóvel comum, principalmente porque o ambiente de uso mudou significativamente.

1. Alta tensão e alta corrente (no veículo)

Pode atingir 600/300A, mas a tensão da bateria dos veículos tradicionais a combustível é geralmente de 12V, com um nível de resistência à tensão do fio correspondente inferior a 60V.

2. Grande diâmetro de fio e grande número de cabos (no veículo)

Transformador de grau de conversão de frequência da bateria de alta tensão / bateria de baixa tensão / compressor de ar condicionado / aquecimento elétrico / lista de distribuição de energia, muitas estruturas elétricas são conectadas com cabos, e um número enorme de cabos é alocado em um espaço limitado.

3. Espaço exposto (fora do veículo)

A parte do cabo do conector de carregamento fica exposta por longos períodos, com requisitos rigorosos de resistência às intempéries, resistência à abrasão, resistência à flexão, resistência ao rasgo......

Devido à alta tensão/alta corrente e ao grande número de fios de grande diâmetro no veículo, o design da cablagem enfrenta desafios como roteamento, segurança, blindagem, peso e custo.
