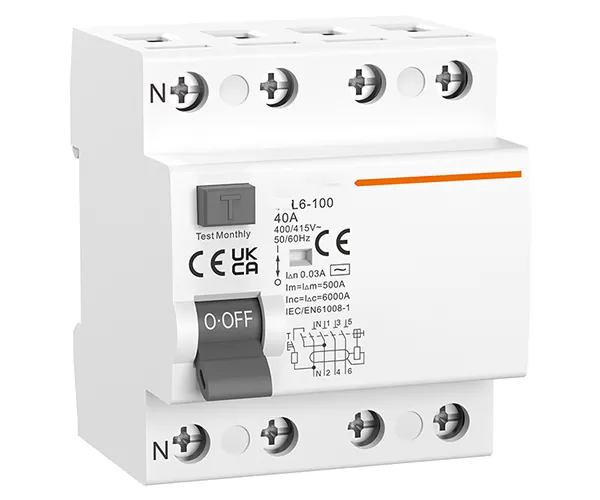

APL6-100 Disjuntor de Corrente Residual Tipo Magnético (RCCB)

Norma

IEC/EN61008-1

Proteção

Fuga à terra

Tipo de disparo

Eletromagnético

Tipo de proteção (fuga elétrica)

AC, A, G, S

N.º de pólos

2P (1P+N), 4P (3P+N), Polo N à direita

Correntes nominais (In)

16, 25, 32, 40, 63, 80, 100 A

Correntes de sensibilidade nominais I△n

10, 30, 100, 300 mA (apenas 10 mA para In = 16-25 A)

Tempo de não disparo sob L△n

≤ 0,1 s

Capacidade nominal de estabelecimento e corte residual (L△m)

500 A (In = 16-40 A), 10 In (In = 63-100 A)

Tensão nominal (Ue)

1P+N: 230/240 V~, 3P+N: 400/415 V~

Frequência nominal

50/60 Hz

Capacidade de corte nominal

6.000 A, 10.000 A

Fusível SCPD

6000 — 10000

Tensão suportável de impulso nominal (1,5/50) Uimp

4.000 V

Tensão de ensaio dielétrico à freq. industrial durante 1 min

2 kV

Vida elétrica

2.000 ciclos

Vida mecânica

4.000 ciclos

Indicador de posição dos contactos

Sim

Indicador de fuga à terra

Sim

Grau de proteção

IP20

Temperatura ambiente

-5 °C a +40 °C, humidade máx. 95 %

Tipo de ligação do terminal

Cabo / Barramento tipo pino / Barramento tipo forquilha

Tam. máx. do terminal para cabo

35 mm²

Binário de aperto máx.

2,5 N·m

Instalação

Montagem em calha DIN de 35 mm

Conexão

De cima e de baixo
