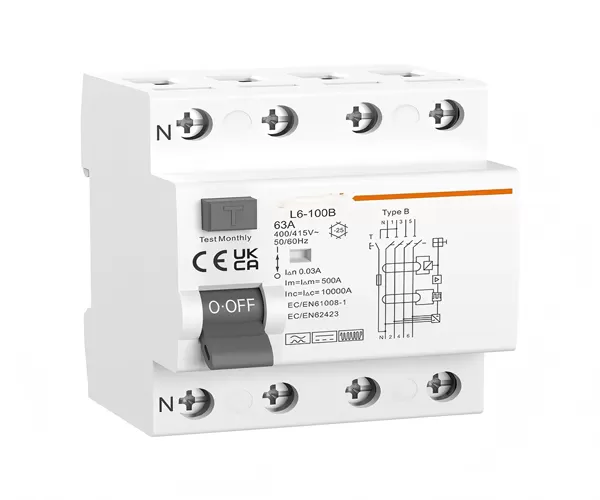

APL6-100B Tipo B Disjuntor de Corrente Residual (RCCB)

Norma

IEC61008-1, IEC62423

Proteção

Fuga à terra

Tipo de disparo

Eletromagnético

Tipo de proteção (fuga elétrica)

B

N.º de polos

2P(1P+N), 4P(3P+N), Polo N à esquerda

Tensão nominal (Ue)

2P(1P+N):110/230/240V~, 4P(3P+N):240/400/415V~

Tensão de isolamento Ui

500V

Correntes nominais (In)

16,25,32,40,63,80,100A

Correntes de sensibilidade nominais I△n

30,100,300mA

Tempo de corte da corrente residual em I△n

≤ 0,1s

Capacidade de estabelecimento e corte residual nominal (I△m)

500A(In≤50A), 10In(In>50A)

Frequência nominal

50/60Hz

Capacidade de corte nominal

10.000A

Fusível SCPD

10000

Tensão suportável de impulso nominal (1,5/50) Uimp

4.000V

Tensão de ensaio dielétrico à frequência industrial durante 1 min

2,5kV

Vida elétrica

2.000 Ciclos

Vida mecânica

4.000 Ciclos

Indicador de posição dos contactos

Sim

Indicador de fuga à terra

Sim

Grau de proteção

IP20

Temperatura ambiente

-25℃ a +40℃, Máx. 95% de humidade

Tipo de ligação do terminal

Cabo/Barramento tipo pino/Barramento tipo garfo

Tamanho máximo do terminal para cabo

35mm2

Binário de aperto máximo

2,5N.m

Instalação

Montagem em calha DIN de 35mm

Conexão

Pela parte superior e inferior
